膜分离制氮机工作原理、膜分离制氮机核心参数、膜分离制氮机应用场景、膜分离制氮机选型要点

膜分离制氮机是一种现场、低成本、可移动的制氮设备，核心用中空纤维膜把压缩空气中的 O₂、H₂O “滤掉”，留下95%–99.9%的氮气；即开即用、无运动部件、维护极少，特别适合中小流量、中低纯度、需移动 / 恶劣环境的工况。

一、工作原理（极简）

空气主要成分：N₂≈78%、O₂≈21%、H₂O/CO₂≈1%。

核心：中空纤维膜（聚酰亚胺 PI / 聚砜 PSF），对不同气体渗透速率不同。

快气（O₂、H₂O、CO₂）：快速穿过膜壁→被排掉。

慢气（N₂）：穿不过膜→在纤维内富集→成品氮气。

推动力：膜两侧压差（0.7–1.0 MPa），无相变、无吸附再生。

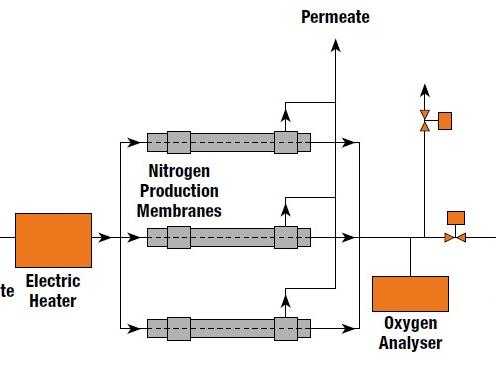

膜分离制氮机工作原理示意图

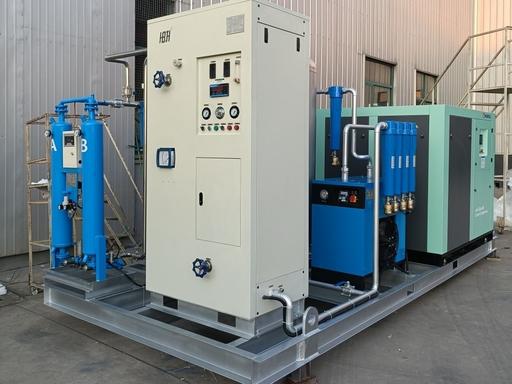

二、系统组成（五大件）

空压机：提供 0.7–1.2 MPa 洁净压缩空气。

预处理系统（关键）

三级过滤器：除水、除油、除尘（油＜0.003 ppm）。

冷干机 / 加热器：稳定45–60℃，提高膜效率。

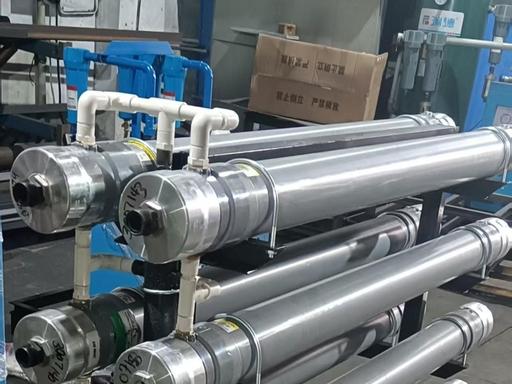

膜组件（心脏）：成千上万根φ50–200 μm中空纤维，封装成筒；单组 5–200 Nm³/h，可多组并联。

控制系统：PLC 自动调压力、流量、纯度；一键启停、纯度稳定。

氮气缓冲罐（可选）：稳压、稳流，减少波动。

三、核心参数（选型直接看）

氮气纯度：95%–99.9%（常规≤99.5%）。

氮气流量：1–3000 Nm³/h（中小流量为主）。

工作压力：0.7–1.2 MPa（可增压至 2.0 MPa）。

露点：−40℃～−60℃（自带干燥，无需额外干燥）。

启动时间：≤1 分钟，即开即用。

能耗：0.15–0.28 kWh/Nm³，比 PSA 低30%–50%。

膜寿命：5–10 年（维护好可达 12 年）。

四、膜分离 vs PSA（怎么选）

纯度：膜95%–99.9%；PSA95%–99.999%。

流量：膜 **＜2000 Nm³/h**；PSA50–3000 Nm³/h。

启动：膜即时；PSA需 3–5 分钟。

维护：膜极低（无运动件）；PSA中（定期换分子筛）。

体积 / 移动：膜紧凑、可移动；PSA体积大、固定。

成本：膜投资低、运行低；PSA投资高、运行中。

一句话：≤99.5%、中小流量、要移动 / 少维护→选膜；≥99.9%、大流量、固定→选 PSA。

五、典型应用场景

石油 / 天然气：储罐惰化、管道吹扫、海上平台（防爆、抗盐雾）。

食品包装：薯片、咖啡、坚果充氮保鲜（99.5%–99.9%）。

化工 / 制药：反应釜保护、溶剂回收、药品包装。

农业：粮仓充氮杀虫、保鲜（95%–99%）。

电子：SMT 焊接、芯片封装（99.9%）。

自走式喷雾机配套：

用于药箱氮气稳压、防药液氧化、防藻。

要求：95%–99%、小流量（5–20 Nm³/h）、可移动、低维护→膜分离最优。

六、优缺点总结

✅ 优点

即开即用，无等待。

无运动部件，故障率极低，维护极少。

体积小、重量轻，可车载 / 移动。

低能耗，运行成本低。

露点低（≤−40℃），氮气干燥，适合防氧化 / 防潮。

❌ 缺点

纯度上限低，难超99.9%。

高纯度时回收率低（99.9% 时需8–10 倍压缩空气）。

膜怕油 / 怕水，预处理必须到位。

七、选型要点（直接照做）

确定流量 & 纯度：喷雾机常用5–20 Nm³/h、98%–99%。

气源质量：空压机后必须三级过滤 + 冷干机，油＜0.003 ppm。

安装空间：车载 / 移动选紧凑型膜组；固定可选多组并联。

环境：高温 / 高湿 / 腐蚀选不锈钢外壳 + 抗污染膜。

八、与自走式喷雾机的适配

用途：药箱氮气稳压、防药液氧化、抑制藻类、延长药液保质期。

推荐配置：

流量：5–15 Nm³/h

纯度：98%–99%

压力：0.8–1.0 MPa

形式：车载式膜分离制氮机，集成于喷雾机底盘，随走随用。
